产品由三轴磁力计、三轴加速度计以及温度传感器组成。通过全温区的温度 补偿、高精度位置转台标定、现场磁力计标定，可提供多种波特率及不同输出模 式，满足用户大多数定向、测姿的使用需求。
应用方向 ·地磁航向测量
参数（典型值） | 单位 | 基本型 |
方位角 | 测量范围 | ° | 0~360 |
静态测量精度 | 磁场空间校准后 | ° | 0.5（-65℃≤倾斜角≤ 65°) |
0.2（水平） |
水平校准后 | ° | 0.2（水平） |
分辨率 | ° | 0.01 |
重复性 | ° | 0.05 |
倾斜角 | 测量范围 | 俯仰角 | ° | -90~90 |
横滚角 | ° | -180~180 |
精度 | 俯仰角 | ° | 0.1（-80° ~80°) |
横滚角 | ° | 0.1（-65° ~65°) |
分辨率 | ° | 0.01 |
重复性 | ° | 0.05 |
磁力计 | 测量范围 | uT | ±125 |
分辨率 | uT | 0.015 |
重复性 | uT | ±0.1 |
温度传感器 | 测量范围 | ℃ | -40~85 |
精度 | ℃ | ±5 |
数据更新率 | Hz | 100 |
电压 | V | DC3.6~20 |
电流 | 工作模式 | mA | 12 |
休眠模式 | uA | 300 |
波特率 | —— | 300~921600 |
工作温度 | ℃ | -40~85 |
储存温度 | ℃ | -40~85 |
重量 | g | 7 |
尺寸（不含外壳） | mm | 17*40*13 | 30*20——18*16 |
通信接口 | —— | TTL/RS-232/RS-422/RS-485 |

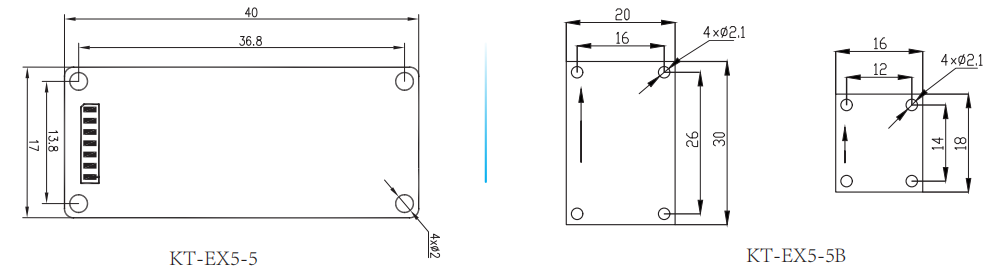

产品外形图
